R5M1p

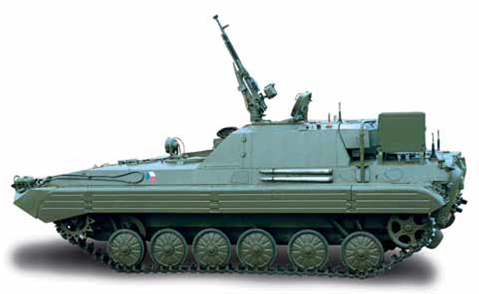

Pracoviště R5M 1p je obrněné pojízdné velitelské stanoviště určené k zabezpečení nepřetržitého velení na stupni mechanizovaný útvar – svazek. Patří do kategorie bojových vozidel - pásový speciální prostředek.

Základní charakteristika:

Je zabudováno do strojového spodku vozidla BVP-1. Spojovací zástavba je vybavena rádiovými stanicemi pro spojení s nadřízenými a podřízenými veliteli. Ve výzbroji AČR je zavedena i verze Pracoviště R5M POJ.

Hlavní části:

• strojový spodek s původním hnacím ústrojím a speciálním zařízením

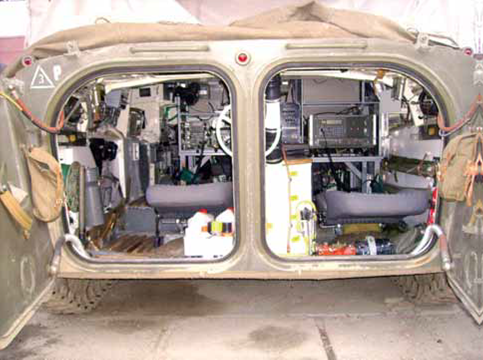

• upravený bojový prostor a prostor roje (demontáž střelecké věže a zbraňových systémů a vybudování spojovací nástavby se zvýšeným stropem korby pro stanoviště velitele, střelce, štábní pracovníky a radisty)
• speciální účelové zařízení (RDST R-150A, RDST R-173, RDST RF-1325, RDST RF-1305, anténní systém, nabíjecí soustrojí, rovněž může být doplněna radioreléová stanice RDM 61M)
• výstroj a příslušenství

Základní takticko-technická data:

Rozměry:

• Délka: 6 735 mm
• Šířka: 3 150 mm
• Výška: 2 740 mm
• Bojová hmotnost: 13 775 kg

Osádka: až 5 osob (velitel, řidič, střelec, obsluha podle rozhod. vel. útvaru v závislosti na plnění úkolů)

Výzbroj: protiletadlový kulomet 12,7 mm

Spojovací prostředky:

• RDST RF-1325 kmit. rozsah 30,000–87,975 MHz s odstupem 25 kHz, počet pracovních kanálů 2320, výstupní výkon 25 W, dosah max. 20 km, s anténou GROUND-PLANE RACAL max. 30 km
• RDST RF-13 v soupravě RDST RF-1325 je provozována s doplňkem umožňujícím provoz z palubní sítě, výstupní výkon 5 W, dosah max. 8 km,
• RDST RF-173 kmit. rozsah 30 000–75 999 kHz s odstupem 1 kHz, počet pracovních kanálů 46 000, druh provozu – modulovaná telefonie na místě i za pohybu, výstupní výkon 30 W
• RDST R-50A kmit. rozsah vysílací 1,5–30 MHz, příjem v rozsahu 400 kHz–30 MHz s odstupem 10 Hz.
