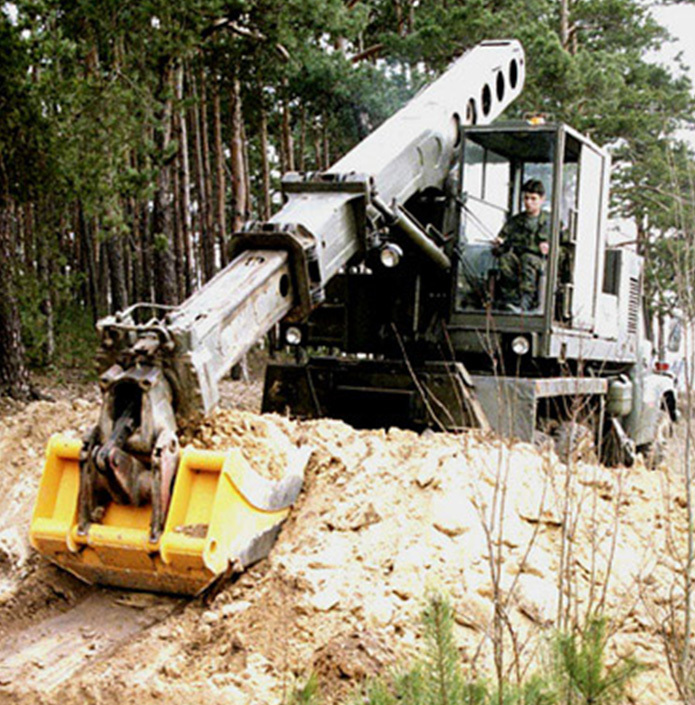

Univerzální dokončovací stroj UDS 114a

Univerzální dokončovací stroj UDS 114a patří do skupiny speciálních ženijních strojů. Je určen k provádění nejrůznějších ženijních prací, zejména k budování obranných postavení jednotek v terénu, spojovacích zákopů, velitelsko-pozorovacích stanovišť.

Základní charakteristika vozidla:

Stroj lze použít i k úpravě terénních nerovností pracovní lžící. UDS 114a je pro použití u ženijních jednotek armády namontován na podvozku terénního nákladního automobilu TATRA 815. Univerzální dokončovací stroj – UDS 114a lze zařadit mezi rýpadla, protože se jedná o hydraulické lopatkové rýpadlo na podvozku TATRA T815 6x6.

Pro pohon strojní nástavby je použito šestiválcového vznětového motoru typu ZETOR Z 8701.102. Ovládací soustava pracovního ramene a celé nástavby je tvořena hydraulickými rozvaděči a mechanickými táhly a pákami.

Univerzální dokončovací stroj – UDS 114a je určen především k provádění zemních prací, např. hloubení příkopů a jam. UDS-114a lze také použít ke zvedání břemen.

Základní takticko-technická data:

• Obsluha: 2 osoby
• Celková hmotnost (včetně podvozku): 21 800 kg
• Obsah motoru nástavby: 6 842 cm³
• Výkon motoru nástavby (při 2200 ot/min): 85 kW

Dosah pracovního ramene:

• vodorovný: 10,5 m
• hloubkový: 6,5 m

Nosnost pracovního ramene:

• zasunutého: 6 500 kg
• vysunutého: 2 400 kg

Pracovní výkon: 108 (m³/hod)

Min. šířka příkopu:300 mm
