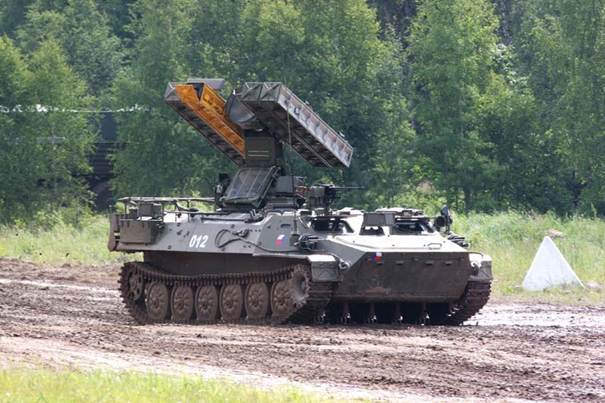

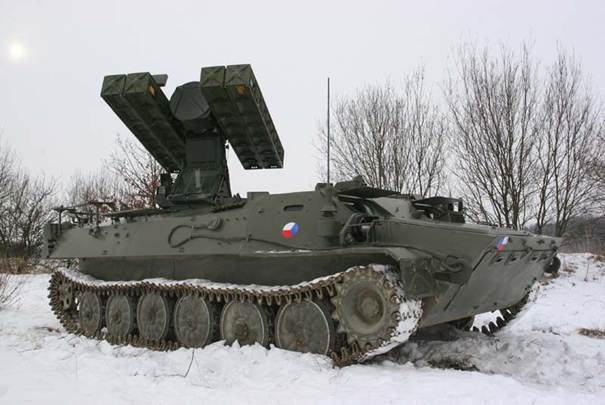

Zařízení odpalovací 9A35M

Zařízení odpalovací 9A35M – v AČR zavedené a používané i v modifikaci 9A34M – je spolu s raketami a technickými prostředky součástí protiletadlového raketového kompletu 9K35 STRELA-10M.

Základní charakteristika:

Je postaveno na podvozku lehkého víceúčelového obrněného transportéru MT-LB. Je určeno zejména k:

•  zhodnocení prostoru odpálení a polohy cíle vzhledem k němu,
•  rozpoznání vlastního letounu od nepřátelského,
•  k přípravě raket a k jejich odpálení proti nízko letícím cílům.

Hlavní části:

• upravený obrněný transportér,
• zbraňová nástavba (odpalovací zařízení se čtyřmi lištami a pohony pro zamíření zařízení pro odpálení raket, zamiřovací zařízení, prostředky pro zjišťování cílů, radiolokační dotazovač, navigační zařízení, napájecí soustava),
• spojovací prostředky, výstroj a příslušenství.

Základní takticko-technická data:

Rozměry:

• Délka: 6 930 mm
• Šířka: 2 850 mm
• Výška: 2 220 mm (max. výška v bojové poloze 3 965 mm)

Bojová hmotnost: 12 152 kg (9A34M 12 042 kg)

Obsluha: 3 osoby (velitel, řidič, operátor)

Výzbroj vozidla:

• odpalovací zařízení raket
• 7,62 mm kulomet PKMB

Palebný průměr:

• 8 ks raket
• 1000 ks nábojů do kulometu

Maximální rychlost: 61,5 km/h

• plavby: 6 km/h

Jízdní dosah: 500 km

Dálka ničení cílů: do 5000 m ve výšce 25–3 500 m

Maximální rychlost cíle

• na příletu: do 417 m/s
• na odletu: do 306 m/s

Maximální rychlost vozidla při střelbě: 30 km/h

Doba převedení odpal. zařízení z pochodové do bojové polohy: do 20 s

Doba opětovného nabití: do 3 min

Sektor pozorování:

• v náměru od –5 do +80°
• v odměru ±90–100°

Technické parametry rakety:

• Průměr: 120 mm
• Hmotnost v kontejneru: 72 kg
• Doba přípravy ke startu podle teploty okolního vzduchu: 5–10 s
