Protiletadlový raketový komplet 2K 12M KUB M (SA-6 GAINFUL)
Samohybný protiletadlový raketový komplet 2K12 - KUB - v kódu NATO označení SA-6 GAINFUL byl poprvé zaveden do výzbroje v šedesátých letech minulého století v základní verzi 2K12. Ve výzbroji jej má raketový protiletadlový pluk.
Základní charakteristika:
Na území Československé socialistické republiky se poprvé objevil 1. února 1975 u tehdejšího 171. protiletadlového raketového pluku v Rožmitále pod Třemšínem.
Systém byl vyvinut ruskou firmou Toropov OKB-134 a vyráběn firmami Vympel MKB a NIIP.
V průběhu doby byl modernizován na základě zkušeností z bojového nasazení v různých konfliktech, především na Blízkém východě. Poslední zdokonalená verze komplexu 2K12 – KUB se zvýšenou odolností proti elektronickému rušení je označena SA-6B GAINFUL Mod 1 a byla vyráběna až do roku 1992.Vzhledem k jeho vysoké mobilitě a ostatním provozním charakteristikám a vzhledem k jeho schopnosti další modernizace je stále vhodným zbraňovým systémem i pro soudobou protivzdušnou obranu.
Základní takticko-technická data:
Palebná baterie má k dispozici vlastní řídící a naváděcí radiolokátor, čtyři odpalovací zařízení a dva nabíjecí přepravníky na podvozku vozidla Zil-131 (každý vezoucí 3 rakety).
Bojové komponenty komplexu jsou instalovány na vysoce mobilních pásových podvozcích s pancéřovou ochranou a s vlastními zdroji elektrické energie. Protiletadlový raketový komplex 2K12 - KUB je určen k ničení letounů, křídlatých raket, vrtulníků, bezpilotních prostředků a ostatních vzdušných cílů létajících v malých a středních výškách v rozmezí 25 až 10 000 m, ve vzdálenostech 4 až 23 km, při rychlostech cílů do 600 m/s na příletu a 300 m/s na odletu. Cíle jsou ničeny tlakovou vlnou a střepinovým účinkem bojové nálože o hmotnosti 56 kg, umístěné v trupu řízené rakety. Nálož je vybavena radiolokačním zapalovačem.

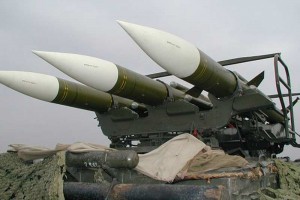

Raketa 3M9M3 je dvoustupňová, s raketonáporovým motorem na tuhou pohonnou hmotu (palivo), s přívodem vzduchu za letu z atmosféry. Pro start a potřebné urychlení rakety se využívá standardní tuhá pohonná hmota (palivo + okysličovadlo). Raketa tak získá maximální rychlost až 900 m/s. Celková startovací hmotnost rakety je 600 kg. Raketa je aerodynamicky řízena a má aerodynamické uspořádání typu „otočné křídlo“. Navedení rakety na cíl je uskutečňováno poloaktivním způsobem samonavedení, s využitím modifikované metody proporcionálního sblížení, optimalizující proces navedení raket na nízkoletící a manévrující cíl. Znovunabití protiletadlových řízených střel z přepravního na odpalovací zařízení trvá vycvičené osádce 10 minut.
Pro potřeby ochrany před účinky radioelektronického rušení je radiolokátor vybaven vestavěnou televizní kamerou pro sledování cílů s dosahem až 25 kilometrů.
Modernizace komplexu nabízená firmou RETIA, a.s., je zaměřená především na elektronické části řídícího a naváděcího radiolokátoru SURN. Zahrnuje bloky související s tvorbou a zpracováním radiolokační a identifikační informace, dále optická čidla, grafickou prezentaci zízkaných dat a komunikační prostředky. Rekonstrukce SURN zachovává slučitelnost s dalšími, nemodernizovanými prostředky a systémy, je však zohledněna perspektivní modernizace nebo náhrada těchto prostředků.
První etapa modernizace zabezpečila následující funkce:
- přeladění do pásma NATO
- inicializace a ovládání dotazovače AN/TPX-56
- digitalizace řídícího radiolokátoru
- zobrazení sloučené vzdušné situace včetně příznaku vlastního cíle
- příjem dat a povelů z nadřízeného systému
- navedení (natočení) naváděcího radiolokátoru
- odesílání požadovaných dat a stavové informace nadřízenému systému
- výpočet okamžité polohy bojového vozidla
- automatickou ON-LINE a OFF-LINE diagnostiku.
- Vlastní rekonstrukce systému SURN spočívá v:
- náhrada původního dotazovače systémem IFF typu Mark 12
- modernizaci přehledového radiolokátoru
- modernizace naváděcího radiolokátoru
- zástavbě bloku zobrazení sloučené informace
- vybavení moderním systémem komunikace
- modernizaci optického kanálu
- vybavení blokem navigace a orientace
- systémově promyšlená modernizace s modulární koncepcí umožňuje nabídnout širokou škálu rozsahu rekonstrukce komplexu dle možností a potřeb konkrétního uživatele
- Dotazovač IFF má oproti původnímu typu podstatně vyšší věrohodnost identifikační informace a umožňuje plnou kompatibilitu s výzbrojí NATO (specifikace STANG 4193)
